大型吸入式液压过滤器

应用:

自动自清洁抽吸液压类型，专为非常高的流量设计——高达14，000 m /h (61，600 gpm ),结合了不同水源(污水、水库、河流、湖泊等)的高质量过滤优势。)，具有自清洁功能，为客户提供持续的供水。

过滤器由一个或几个过滤元件组成，使用户能够在单个主体中享受高流量的复杂自动过滤器的优势，节省占地面积和对过滤器电池的需求。该过滤器利用水压进行自我清洁，无需电源。

该过滤器设计用于广泛的工业、市政和灌溉应用。

标准特征:

入口/出口平行，在90°或180°轴上。

过滤器静电涂覆有聚酯或环氧树脂涂层，厚度为150-200 μm，并在烘箱中固化。

过滤器配有PVC支架上的不锈钢滤网，可根据需要提供不同的微米尺寸:80-3000 m(如需更多滤网选项，请联系YAMIT)。

最大推荐工作压力:高达10巴(145磅/平方英寸)。

冲洗过程中的最小工作压力:2巴(29磅/平方英寸)。

最高水温:65摄氏度(149华氏度)

清洁滤网压力损失:< 0.1巴(1.45磅/平方英寸)。

最小冲洗流量(3″阀):50米/小时(220加仑/分钟)

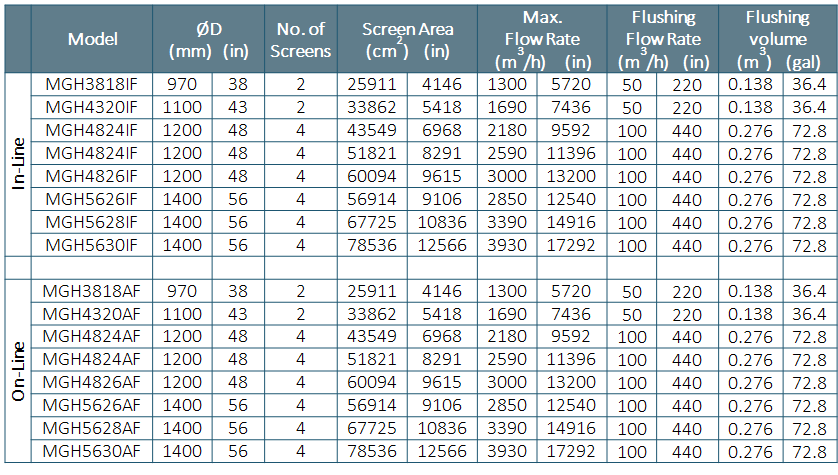

过滤器容器直径:970-1400毫米(38英寸-56英寸)。

时基备份(由客户预设)保证即使压头损失没有达到预设值，冲洗循环也会发生。

过滤

水通过“入口”进入过滤器，并通过粗筛，粗筛是粗糙颗粒的“第一站”。然后水到达细滤网，通过从水中分离较小的颗粒来进一步净化水流。随着更多的水流过，杂质在细筛上堆积。随着杂质在筛网上积聚，细筛网的内部和外部之间形成压力不平衡。

自清洁过程——“冲洗”

当压差(DP)达到压差指示器上的预设值时，当水继续流向系统单元时，会发生以下事件:冲洗阀打开，液压活塞释放压力，水流出；液压马达室和集尘器中的压力显著降低，集尘器喷嘴开始抽吸过程；水流过液压马达，使集尘器绕其轴线旋转；从活塞释放的压力和过滤器内部的高压导致集尘器线性运动；线性运动和旋转的结合显著地清洁了整个内部屏幕表面。

冲洗过程需要10秒钟。冲洗阀在循环结束时关闭，增加的水压使液压活塞回到其初始位置。当干净和过滤的水流过“出口”时，过滤器现在为下一个循环做好准备。在整个过程中，供水是不间断的。

每个大型过滤器在一个过滤体中包含2个或更多滤网。

冲洗过程可编程(根据要求)以单独或成对运行每个屏幕。

过滤度:80-3000米
